パイプアンカー

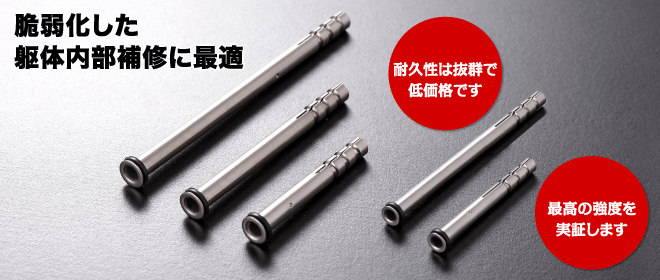

ドッグバイトアンカー同様、ステンレスパイプ加工のため剪断に強く、先端の三段にしぼりこんだ部分がエッジをきかせ躯体に面密着し、引抜強度を高めます。躯体内部が脆弱化した建物に最適なアンカーです。
●
材質/ステンレスパイプ:SUS304
●
φ4.5mmの小口径でもパイプ加工だから強度も最高
●
小口タイル、石張りでも十分な引抜強度
●

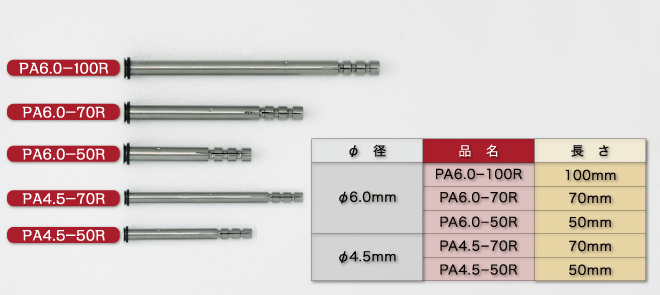

引抜強度
■
PA6.0−50R:平均3.66kN
(
穿孔径6.5mm
)
■
PA4.5−50R:平均2.28kN
(
穿孔径5.0mm
)
※施工現場に合わせた特注サイズ、小ロットからの注文も受け承ります。
パイプアンカーカタログをA4サイズ用紙に印刷できるPDF形式で閲覧いただけます。
鮮明なカタログや資料がご希望の方は
資料請求・お問い合せ
フォームにて資料請求をして下さい。
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
●
各種アンカーには専用打込棒が必要です。
●
サイズ確認は
材料選定方法
ページでご確認下さい。
