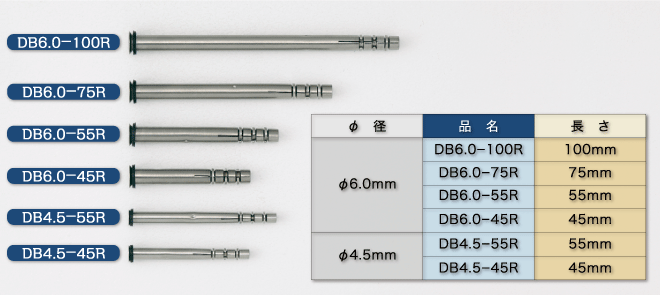

ドッグバイトアンカー
アンカー上部(鍔)端部(三環特種リング)にて、両端固定のメカニックアンカーと呼称されています。その特色は引抜、剪断に非常に強い高強度性と、タイル止め作業時にタイル破損を発生させないという柔軟性を兼ね備えた点にあります。
●
材質
/ステンレスパイプ:SUS304
●
φ4.5mmの小口径でもパイプ加工だから強度も最高
●
小口タイル、石張りでも十分な引抜強度
●
引抜強度
■
DB6.0−50R:平均5.52kN
(
穿孔径6.5mm
)
■
DB4.5−50R:平均2.42kN
(
穿孔径5.0mm
)
※施工現場に合わせた特注サイズ、小ロットからの注文も受け承ります。
ドッグバイトアンカーカタログをA4サイズ用紙に印刷できるPDF形式で閲覧いただけます。
鮮明なカタログや資料がご希望の方は
資料請求・お問い合せ
フォームにて資料請求をして下さい。
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
PDF形式/表面A4サイズ
PDF形式/裏面A4サイズ
●
各種アンカーには専用打込棒が必要です。
●
サイズ確認は
材料選定方法
ページでご確認下さい。
